ĐẦU CÂN XK3101 (KM05)

Đầu cân điều khiển Keli XK3101 (KM05)
XK3101 (KM05) là bộ chuyển đổi trọng lượng được sản xuất bởi Keli Electric Manufacturing (Ningbo) Co., Ltd.

Được áp dụng cho các lĩnh vực kiểm soát công nghiệp (hoặc các ứng dụng khác cần có đầu ra tương tự).

Là đầu cân kết hợp hiển thị trọng lượng và tín hiệu xuất tương tự (analog) với nhau.

Tín hiệu đầu vào của cảm biến lực (Loadcell) được xử lý thông qua bộ chuyển đổi A/D 24 bits có độ chính xác cao. Tín hiệu tương tự (analog) tại ngõ ra sử dụng bộ chuyển đổi D/A 16 bits.

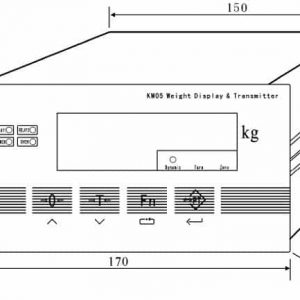

Vỏ của đầu cân XK3101 (KM05) nhỏ, gọn, làm từ nhôm, nâng khả năng lọc nhiễu từ tốt, với thiết kế dễ dàng lắp vào các tủ điều khiển.

Thông số kỹ thuật
Chức năng bảo vệ quá tải và ngắn mạch trong thiết kế nguồn kích thích cho cảm biến lực.

Bộ biến đổi A/D với phương pháp ∑-∆ độ chính xác cao, độ phân giải cao, tối đa 1,000,000 xung.

Tốc độ biến đổi: 6.25 lần/giây, 12.5 lần/giây, 25 lần/giây, 50 lần/giây.

Số vạch chia: 1000 ~ 10,000.

Phạm vi giá trị vạch chia: 0.001 ~ 50.

Ngõ ra relay hai điểm (tùy chọn 4 điểm). Với các chế độ đầu ra có thể được cài đặt: chế độ cân nặng và chế độ giá trị cố định.

Có thể lựa chọn giao diện truyền thông số riêng biệt, RS232 hoặc RS485 (tùy chọn định dạng Modbus).

Có thể cài đặt chế độ ngõ ra analog: 4 ~ 20mA, 0 ~ 20mA, 0 ~ 5V hoặc 0 ~ 10V

Màn hình hiển thị của XK3101 (KM05) là Led đỏ, 7 ký tự số, chiều cao 0,56 inch.

Một dải Led với 20 phân đoạn hiển thị theo trọng lượng cân.

Tải trọng kết nối
Điện áp kích thích: 5.0 VDC, kết nối được 8 cảm biến lực tương tự với tổng trở ngõ ra 350Ω.

Khoảng tín hiệu: 1.5 ~ 40mV.

Vùng tín hiệu Zero: -40 ~ 38.5mV.

Ngõ ra analog: tối đa 500Ω.

Đầu ra điện áp tương tự: tối thiểu 10 KΩ.

Tiếp điểm của relay: AC 7A/250V, DC 12A/120V.

Hiệu suất sử dụng
Hệ số nhiệt đầy tải: 5PPM/℃.

Nhiệt độ ảnh hưởng đến độ trôi Zero: 0.06 uV/℃.

Độ nhạy tối đa: 0.6uV/d.

Không tuyến tính: ≤0.01% FS.

Độ trôi của đầu ra tương tự: 50PPM/℃.

Nguồn điện cung cấp
Dải điện áp cung cấp cho đầu cân là AC 187 ~ 242 V, tần số 49 ~ 51 Hz, điện năng tiêu thụ tối đa là 6 watt.

Cần phải có dây nối đất tốt cho XK3101 (KM05) và không nên dùng chung nguồn điện với các thiết bị điện khác. Ví dụ như các loại động cơ hoặc các máy biến tần dễ gây nhiễu cho thiết bị.

Nhiệt độ và Độ ẩm
Nhiệt độ làm việc: -20℃ ~ 50℃, độ ẩm 10% ~ 95%, không ngưng tụ.

Nhiệt độ lưu trữ: -30℃ ~ 60℃, độ ẩm 10% ~ 95%, không ngưng tụ.
