LOADCELL BTA-30T

Cảm biến lực (Load Cells) BTA-30t
BTA với các thương hiệu SNK-Keli BTA-30t , AMCells BTA-30t , USCells BTA-30t.

Ứng dụng cho các hệ thống Cân xe tải, Cân bồn, Cân trục,…

Cảm biến lực BTA là dòng cảm biến thuộc kiểu Double Ended Shear Beams (Điểm cắt kép).

Tổng trở ngõ vào/ra: 750/700 Ohm.

Độ chính xác cao.

Cảm biến lực (Load Cells) BTA có sẵn từ 20t đến 50t. Và được tùy chỉnh theo yêu cầu của khách hàng.

Vật liệu chế tạo là hợp kim thép, hàn kín, không thấm nước và chống ăn mòn do môi trường sử dụng. Khả năng chống chịu sét tốt.

Cấu trúc thanh có viên bi chịu lực, khả năng tự cân bằng tốt. Phù hợp với các ứng dụng cân sàn lớn, cân xe tải, cân bồn, cân trục xe lửa và các ứng dụng cân điện tử khác.

Dễ dàng lắp đặt và độ tin cậy cao.

Cáp tín hiệu (φ6mm): 16m.

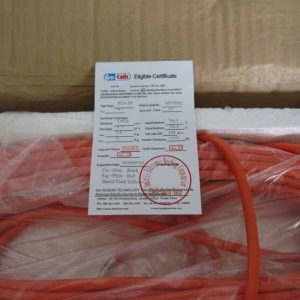

Đạt chứng chỉ OIML.

Màu dây đấu nối với dây Đen:
Exc+ Exc- Sig+ Sig- shield
Đỏ Đen Xanh Trắng Vàng
Màu dây đấu nối với dây Cam:
Exc+ Exc- Sig+ Sig- shield
Xanh Đen Trắng Đỏ Vàng
Thông số kỹ thuật
Tải trọng (t)

20/25/30/40/50
Cấp chính xác

C3
Khoảng quy mô xác minh tối đa (Nmax)

3000
Giá trị xác minh nhỏ nhất (Vmin)

Emax/10000
Độ nhạy điện áp xuất (mV/V)

2.0 ± 0.02
Tổng trở ngõ vào (Ω)

750 ± 7
Tổng trở ngõ ra (Ω)

702 ± 4
Điện trở cách ly (MΩ)

≥ 5000 (tại 50VDC)
Vùng Zero (%FS)

1.0
Nhiệt độ bù (°C)

-10 ~ +40
Nhiệt độ hoạt động (°C)

-35 ~ +70
Điện áp cấp khuyến nghị (V)

5 ~ 12 (DC)
Điện áp cấp tối đa (V)

18 (DC)
Quá tải an toàn (%FS)

150
Quá tải tối đa (%FS)

300
Cấp bảo vệ

IP68
Cáp tín hiệu (Mét)

10/12(20t), 12/15(25t), 12/16(30t), 16(40~50t)
