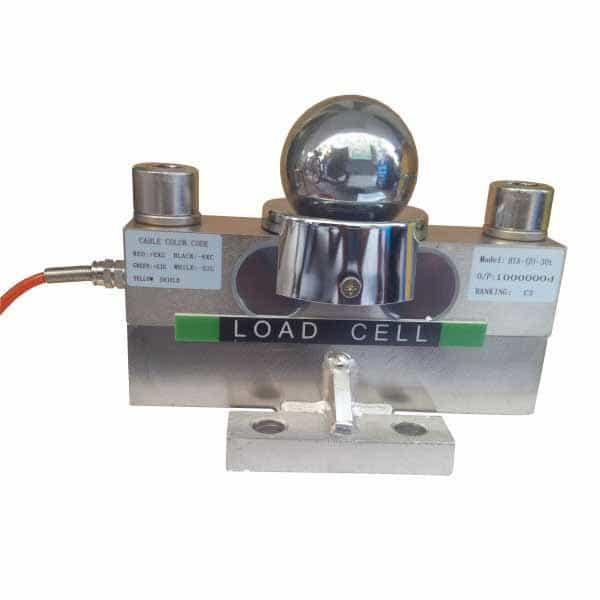

LOADCELL BTA-D 30T

Cảm biến lực Kỹ thuật số BTA-D 30t
BTA-D có độ phân giải: 60,000 bước chia (Cảm biến lực thông thường là 10,000).

BTA-D là dòng cảm biến thuộc kiểu Double Ended Shear Beams (Điểm cắt kép).

Chuẩn truyền thông RS485, cho phép truyền tín hiệu xa, ít nhiễu.

Định dạng truyền: Yaohua.

Khả năng chống nhiễm sét tốt.

Lớp bảo vệ: IP68.

Cấp chính xác: C3 OIML R6.

BTA-D là sản phẩm đi kèm với Đầu cân USCell-DS1, USCell-DS3Q, USCell-DS3M.
Chiều cao lắp đặt toàn bộ 230mm.

Cáp tín hiệu: φ6mm × 16m.

Cáp đấu nối 5 dây:
+12V GND TXD or A+ RXD or B- Shield
Đỏ Đen Xanh Trắng Vàng
Thông số kỹ thuật
Thông số

C3 OIML R60 Đơn vị
Tải trọng (Emax):

20 / 30 / 40 / 50 t
Khoảng quy mô xác minh tối đa (Nlc):

3000 d
Giá trị xác minh nhỏ nhất ( Vmin):

0.01 % of Cn
Công suất danh định (Cn):

30,000 hoặc 100,000 d
Lỗi toàn diện:

0.015 % of Cn
Nhiệt độ ảnh hưởng đến độ nhạy (Tkc):

0.0012 % of Cn
Nhiệt độ ảnh hưởng đến vùng Zero (Tk0):

0.0008 % of Cn
Vùng Zero:

1.0 % of Cn
Tỷ lệ đo A/D:

50/25 /Sec
Tốc độ Baud:

9600/19200 Bps
Lọc mức1:

3 ~ 0.05 (Lọc thông thấp) Hz
Lọc mức 0:

8 ~ 3 (Lọc thông thấp) Hz
Khoảng cách truyền tối đa:

1200 m
Quá tải an toàn:

150 % of Emax
Quá tải tối đa:

300 % of Emax
Vùng nhiệt độ hoạt động:

-20 ~ +70 / -20 ~ +160 °C/°F
Điện áp cấp khuyến nghị:

8 ~ 15 V (DC or AC)
Điện áp cấp tối đa:

24 V (DC or AC)
Vật liệu chế tạo:

Hợp kim thép / INOX
Cấp bảo vệ:

IP67/IP68
