LOADCELL HM9B-30T

Cảm biến lực (Load Cells) HM9B-30t
HM9B là dòng Cảm biến lực (Load Cells) của ZEMIC.

HM9B là dòng cảm biến thuộc kiểu Double Ended Shear Beams (Điểm cắt kép).

Tổng trở ngõ vào/ra: 700/700 Ohm.

Độ chính xác cao.

Cảm biến lực có sẵn từ 10t đến 50t.Và được tùy chỉnh theo yêu cầu của khách hàng.

Tải trọng
Cấp chính xác

Tên đầy đủ

10t C3 HM9B-C3-10t-20B-2-FH
20t C3 HM9B-C3-20t-20B-2-FH
25t C3 HM9B-C3-20t-20B(-SC)-2-FH
30t C3 HM9B-C3-30t-20B(-SC)-2-FH
40t SE C3 HM9B-C3-40tSE-20B-2-FH
40t C3 HM9B-C3-40t-20B-2-FH
50t C3 HM9B-C3-50t-20B-2-SH
Vật liệu chế tạo là Hợp kim thép Nikel, hàn kín, chống ăn mòn từ dầu, không thấm nước và chống ăn mòn do môi trường sử dụng. Khả năng chống chịu sét tốt.

Cấu trúc thanh có viên bi chịu lực, khả năng tự cân bằng tốt. Phù hợp với các ứng dụng cân sàn lớn, cân xe tải, cân bồn, cân trục xe lửa và các ứng dụng cân điện tử khác.

Với thiết kế chắc chắn, dễ dàng lắp đặt và độ tin cậy cao.

Cảm biến lực đạt chứng chỉ OIML : test certificate no. D09-06.08 C of C no. R60/2000-CN1-06.06.

Màu dây đấu nối:
Exc+ Exc- Sig+ Sig- shield
Đỏ Đen Xanh Trắng Vàng
Thông số kỹ thuật
Cấp chính xác
OIML R60 C3
Độ nhạy điện áp xuất (= FS) mV/V
2.0 ± 0.002
Tải trọng tối đa (Emax) t 10, 20, 25, 30, 40SE, 40, 50
Khoảng quy mô xác minh tối đa nLC
3000
Tỷ lệ xác minh nhỏ nhất Y = Emax / Vmin 15,000
7500
Lỗi toàn diện %FS
≤± 0.0230
Tải trọng sàn (min) of Emax
0%
Quá tải an toàn of Emax
150 %
Quá tải tối đa of Emax
300 %
Vùng Zero of FS

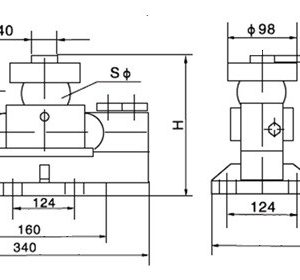

< ± 1.5 % Điện áp cung cấp khuyến nghị V 5 ~ 12 Điện áp cung cấp tối đa V 18 Tổng trở ngõ vào Ω 700 ± 7 Tổng trở ngõ ra Ω 700 ± 7 Điện trở cách điện MΩ ≥5000 ( tại 50VDC ) Nhiệt độ bù °C -10 ~ +40 Nhiệt độ hoạt động °C -35 ~ +65 Nhiệt độ lưu trữ °C -40 ~ +90 Vật liệu chế tạo Hợp kim Thép phủ Nickel Cấp bảo vệ (acc. to EN 60529) IP68 ATEX (tùy chọn) II1G Ex ia II1C T4 II1D Ex iaD 20 T73°C II3G nL IIC T4 Thông số kỹ thuật lắp đặt (mm) Tải trọng H ØS 10t 195 50 20t ~ 40tSE 225 76 40t, 50t 267 82
